CIMC 3 محاور 46000 لتر مقطورة ناقلة من الصلب الكربوني

● خبرة 30 عامًا في تصميم وإنتاج مقطورات الصهاريج

● القدرة الثقيلة والأداء العالي

● تكنولوجيا الإنتاج المتقدمة المهنية ومراقبة الجودة الصارمة تضمن جودة المقطورة

● خدمة مخصصة

● مخزون كاف من قطع الغيار

الهيكل:

يشار إلى الهيكل كما هو موضح في الرسم التالي، يمكن أن يكون شكل قسم الخزان بيضاويًا أو خبزيًا أو شبه منحرف وما إلى ذلك، ويمكن تقسيم الخزان بأكمله إلى عدة حجرات مستقلة، ويوجد تحت لوحة السياج الأوسط فتحة، ويمكن للوحة السياج الوسطى تخفيف التأثير على الخزان بواسطة الوقود أثناء التحرك. غرفة التفتيش مزودة بصمام استراحة، والذي يحافظ على ضغط الخزان الداخلي مساويًا للغلاف الجوي.

رسم هيكل خزان النفط:

1. الخزان    2. التجاويف  3. لوحة حاجز الزيت    4. فتحة التفتيش الأمامية    5. لوحة السياج الأوسط    6. فتحة الخلفية    7. لوحة حاجز الزيت الأفقية    8. سلم    9. مقعد الترباس للركوب      10. قدم الخزان   11. أقدام دعم المنصة   12. لوحة الموقع   13. مخرج تفريغ الوقود

رسم التزود بالوقود ：

1. خزان الزيت  2. فتحة التفتيش العلوية   3. مضخة الزيت   4. صمام كروي ثلاثي المواضع   5. صمام كروي أمامي مستقيم   6. صمام كروي مستقيم خلفي   7. صمام ثلاثي المواضع  8. مصفاة  9. صمام كروي خلفي ذاتي التدفق

مواصفات مقطورة ناقلة الكربون الصلب CIMC 3 محاور سعة 46000 لتر:

الأبعاد الرئيسية
الطول العام	11700mm
الارتفاع الكلي	3705 ملم
العرض العام	2550mm
وزن Tare	7800 كلغ
حجم الناقلة	46000 لتر منها 5% بدل مساحة
جسم الخزان
شكل	اسطوانة أحادية الكتلة ، 6 مقصورات
إجمالي الحجم （m3）	46000 لتر
مقصورة	6 مقصورات، 7350L/7350L/7350L/7350L/9250L/7350L من الأمام إلى النهاية
مواد الجسم الناقلة	الصلب الكربوني
لوحة المقصورة	الصلب الكربوني
لوحة نهاية	الصلب الكربوني
غطاء فتحة	غطاء فتحة API، 20 بوصة، 6 مجموعات مع 6 صمامات للتنفس، مع جهاز إطلاق الطوارئ 10 بوصة، مع صمام التنفس المدمج
قضيب تراجع الزيت	6 مجموعات
الصمام السفلي	صمام سفلي هوائي API واحد

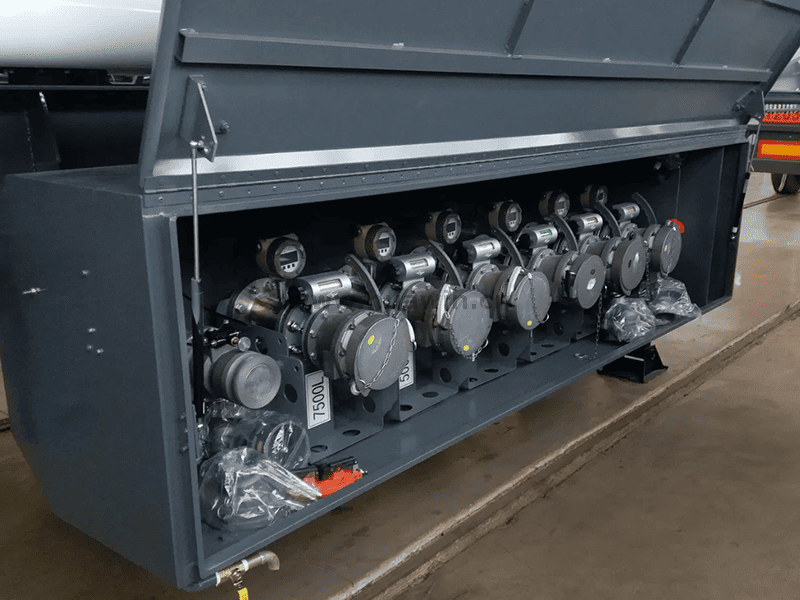

صمام التفريغ	6 مجموعات ∮100mm صمامات التفريغ
أنبوب التفريغ	خرطوم مطاطي 4 بوصة، 2 قطعة
هيكل
الحزم الرئيسية	تصميم خاص I شعاع ، متصل بالبراغي والمكسرات مع جسم ناقلة ، قابلة للإزالة من جسم الناقلة لنقل منفصل.
المحور	3 محاورX13T ماركة FUWA
معدات الهبوط	Jost Brand سرعتين ، التشغيل اليدوي ، معدات الهبوط الشاقة ، E100 E100
كينغ دبوس	Jost Brand 2 'Bolt-in King Pin
تعليق	تعليق ميكانيكي
نظام الفرامل الهوائي	WABCO RE 4 RELAY VALVE ؛ T30/30+T30 غرفة الفرامل الربيع ؛ 40L دبابات الهواء.
إطار	إطار 315/80R22.5، بإجمالي 13 قطعة
تلوين	تفجير رمل الهيكل الكامل لتنظيف الصدأ ، طبقة واحدة من الذروة المضادة للتآكل ، 2 معاطف من الطلاء النهائي
سُلُّم	سلم من سبائك الألومنيوم قابل للإزالة
اتصال أرضي	تم تركيب 6 صفائح نحاس إلكتروستاتيكية على جانبي الخزان، 1 أرض كهرباء
طفاية	8 كيلو، 2 قطعة
الضوء والدوائر	ايزو 7 دبوس. ضوء LED
مُكَمِّلات	مع مربع الأدوات القياسي
استرداد البخار	مع استرداد البخار
القيمة المطلقة	مع القيمة المطلقة
جهاز مضاد للتدفق	خياري

تحميل النفط:

(1) افتح فتحة التفتيش العلوية وقم بتحميل الزيت

(2) ضخ الزيت في: صمام كروي ثلاثي المواضع بأربعة مواضع من 4 إلى موضع B، يتم توصيل الفم A وC، صمام لولبي ثلاثي المواضع من 7 إلى موضع C، أغلق مخرج التفريغ 9، افتح صمام الكرة المستقيم الأمامي والخلفي، قم بتوصيل أحد طرفي أنبوب الزيت مع الشاحنة إلى فم B للصمام ثلاثي المواضع الأربعة 7، والطرف الآخر بمصدر الزيت، قم بتشغيل PTO، وتعمل المضخة، ويمر الوقود عبر الخزان السفلي BA-3-4-5-6 الفم، وذلك لتحقيق ضخ الزيت فيه.

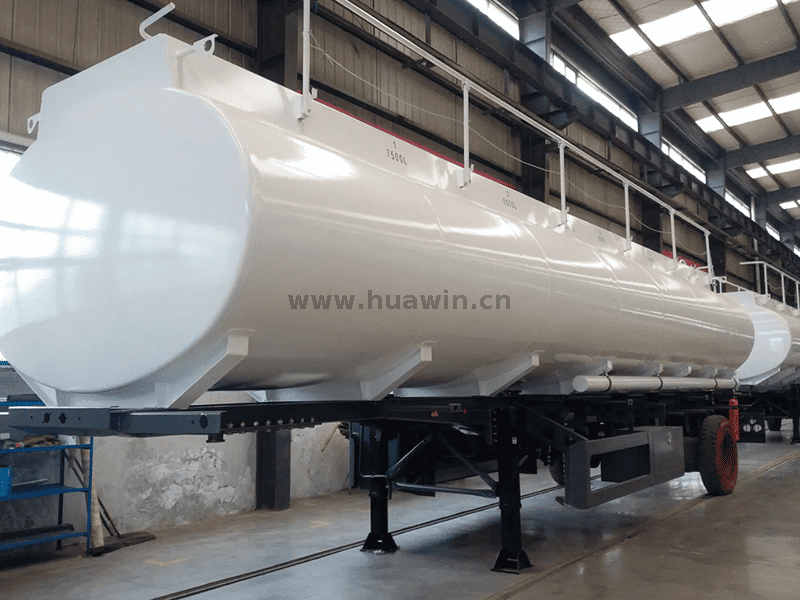

(3) الأجزاء الإجمالية للمقطورة

(4)6 مقصورات

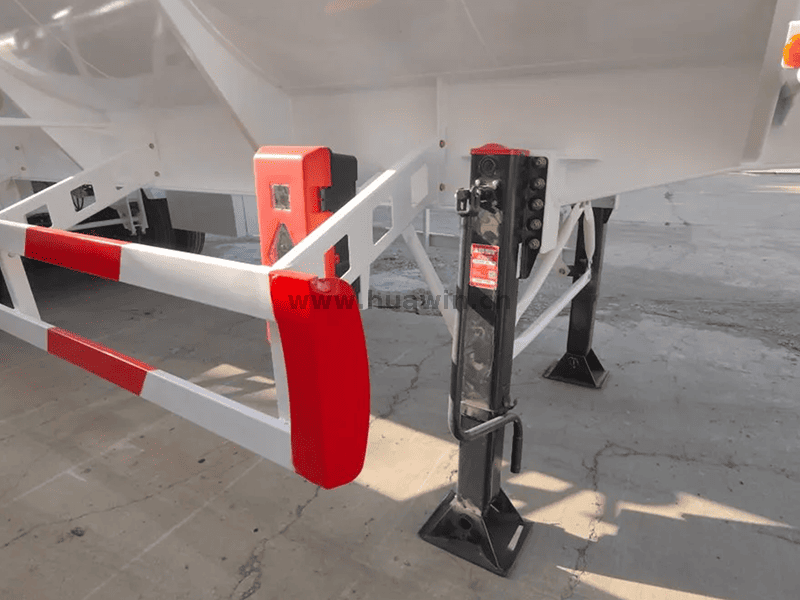

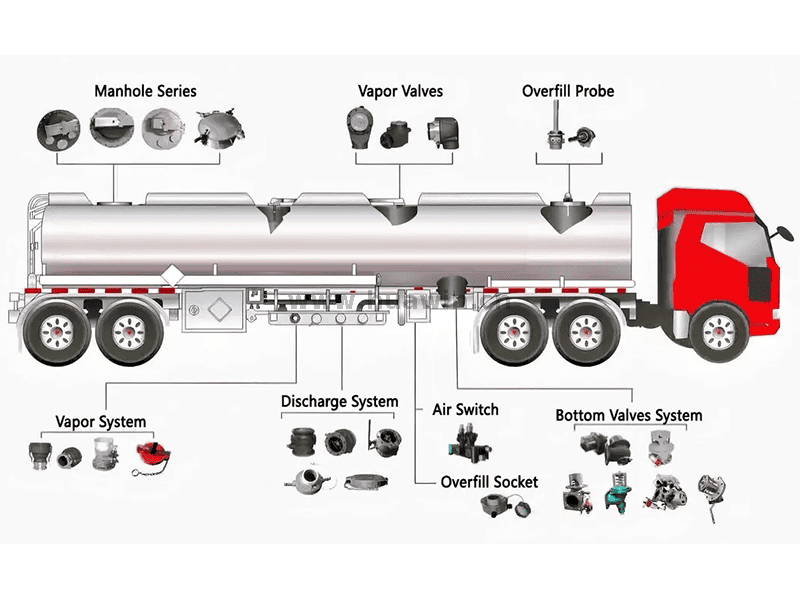

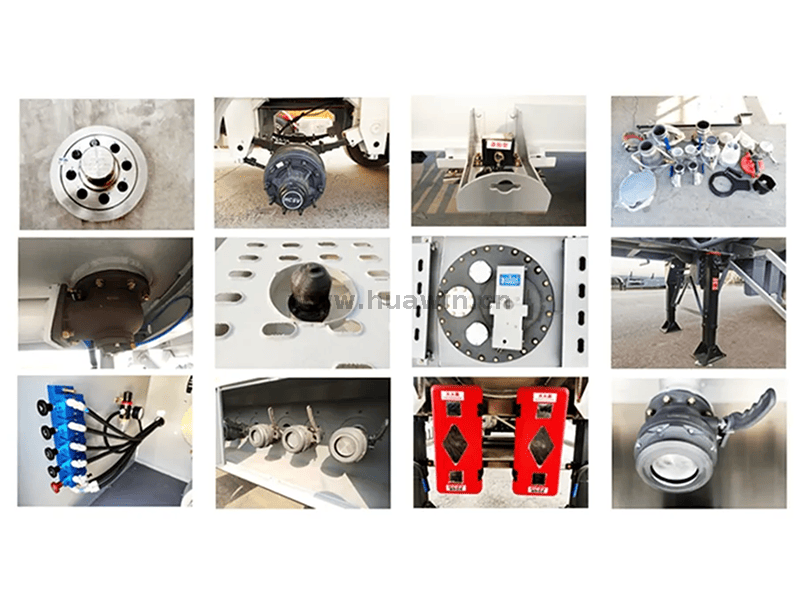

المظهر  والتفاصيل للأجزاء

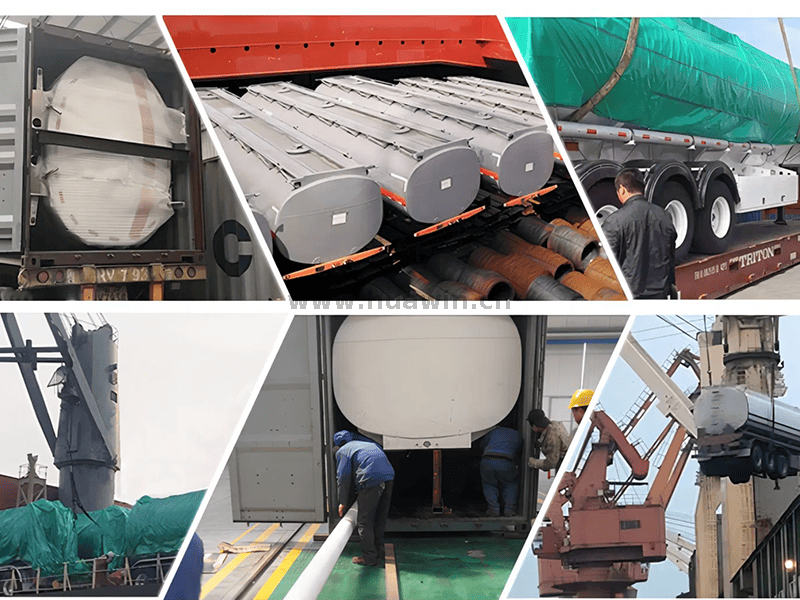

معدات الشحن  والتحميل
