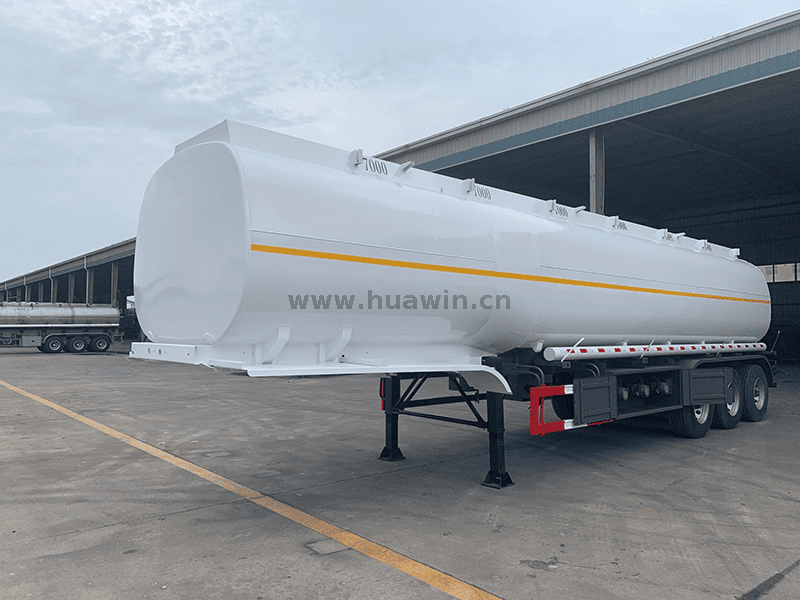

SINOTRUK CIMC 3 محاور 42CBM نصف مقطورة ناقلة وقود من الصلب الكربوني

● واحدة من أكبر وأفضل الشركات المصنعة للشاحنات والمقطورات في الصين

● 30 عاماً من الخبرة في مجال المركبات الخاصة

● بناء فريق صارم لمراقبة الجودة لضمان الجودة

● وقت التسليم السريع

●  1ضمان لمدة تتراوح بين 2-24 شهرًا

التطبيقات:

1. نقل المنتجات النفطية لمسافات طويلة

مناسبة للنقل بين المقاطعات/الأقاليم للنفط المكرر والنفط الخام والسوائل الكيميائية، وتلبية احتياجات الخدمات اللوجستية لمسافات طويلة وكبيرة الحجم وعالية الكفاءة.

2. التوزيع الحضري والإقليمي

تم تكييفه لتوزيع النفط لمسافات قصيرة على محطات الوقود ومستودعات النفط والحدائق الكيميائية والموانئ والمحطات الطرفية، والتعامل بمرونة مع الطرق الحضرية وظروف الطرق المعقدة.

3. النقل المهني للمواد الكيميائية الخطرة

متوافق مع لوائح ومعايير نقل المواد الكيميائية الخطرة، وقادر على نقل الديزل والبنزين وكيروسين الطيران والمذيبات الصناعية وغيرها من السوائل القابلة للاشتعال والاحتراق بأمان.

رسم هيكل خزان النفط:

1. الخزان    2. التجاويف  3. لوحة حاجز الزيت    4. فتحة التفتيش الأمامية    5. لوحة السياج الأوسط    6. فتحة الخلفية    7. لوحة حاجز الزيت الأفقية    8. سلم    9. مقعد الترباس للركوب      10. قدم الخزان   11. أقدام دعم المنصة   12. لوحة الموقع   13. مخرج تفريغ الوقود

رسم التزود بالوقود ：

1. خزان الزيت  2. فتحة التفتيش العلوية   3. مضخة الزيت   4. صمام كروي ثلاثي المواضع   5. صمام كروي أمامي مستقيم   6. صمام كروي مستقيم خلفي   7. صمام ثلاثي المواضع  8. مصفاة  9. صمام كروي خلفي ذاتي التدفق

3 محاور 42CBM  مواصفات نصف مقطورة ناقلة وقود من الصلب الكربوني ：

3 محاور 42CBM نصف مقطورة ناقلة وقود من الصلب الكربوني
الطول العام	12000 ملم
العرض العام	2500mm
الارتفاع الكلي	3500 ملم
وزن Tare	10000 كجم
حجم الناقلة	42000 لتر منها 5% بدل مساحة
جسم الخزان
شكل	اسطوانة أحادية الكتلة ، 6 مقصورات
إجمالي الحجم （m3）	42000 لتر
مقصورة	6 مقصورات، 7000 لتر/مقصورة
مواد الجسم الناقلة	الصلب الكربوني
لوحة المقصورة	الصلب الكربوني
لوحة نهاية	الصلب الكربوني
غطاء فتحة	غطاء فتحة API، 20 بوصة، 6 مجموعات مع 6 صمامات للتنفس، مع جهاز إطلاق الطوارئ 10 بوصة، مع صمام التنفس المدمج
قضيب تراجع الزيت	6 مجموعات
الصمام السفلي	صمام سفلي هوائي API واحد
صمام التفريغ	6 مجموعات ∮100mm صمامات التفريغ
أنبوب التفريغ	خرطوم مطاطي 4 بوصة، 2 قطعة
هيكل
الحزم الرئيسية	تصميم خاص، شعاع، متصل بواسطة البراغي والصواميل بجسم الناقلة، قابل للإزالة من جسم الناقلة للنقل المنفصل
المحور	3 محاور*13T، ماركة FUWA
معدات الهبوط	Jost Brand سرعتين ، التشغيل اليدوي ، معدات الهبوط الشاقة ، E100 E100
كينغ دبوس	Jost Brand 2 'Bolt-in King Pin
تعليق	تعليق ميكانيكي
نظام الفرامل الهوائي	WABCO RE 4 RELAY VALVE ؛ T30/30+T30 غرفة الفرامل الربيع ؛ 40L دبابات الهواء.
إطار	إطار 12R22.5 بإجمالي 13 قطعة
تلوين	عملية سفع رملي كاملة للهيكل لتنظيف الصدأ، وطبقة واحدة من الطلاء الأساسي المضاد للتآكل، وطبقتين من الطلاء النهائي
سُلُّم	سلم من سبائك الألومنيوم قابل للإزالة
اتصال أرضي	تم تركيب 6 صفائح نحاس إلكتروستاتيكية على جانبي الخزان، 1 أرض كهرباء
طفاية	8 كيلو، 2 قطعة
الضوء والدوائر	ايزو 7 دبوس. ضوء LED
مُكَمِّلات	مع مربع الأدوات القياسي
استرداد البخار	مع استعادة البخار
القيمة المطلقة	خياري
جهاز مضاد للتدفق	خياري

ميزة:

1. 6 حجيرات متساوية لنقل المنتجات المتعددة دون التلوث المتبادل

ينقسم الخزان إلى 6 حجرات مستقلة، مساحة كل منها 7 متر مكعب، ويبلغ إجمالي حجمها 42 متر مكعب. يمكنها تحميل الزيوت/السوائل الكيميائية المختلفة في وقت واحد لتجنب التلوث المتبادل، وتلبية احتياجات توزيع المنتجات المتعددة والدفعات الصغيرة.

2. مادة فولاذية كربونية عالية القوة، متينة ومقاومة للتشوه

يتكون جسم الخزان من ألواح فولاذية كربونية عالية القوة مع تقنية لحام ممتازة، وتتميز بمقاومة فائقة للضغط، ومقاومة الصدمات، ومقاومة التعب، والتكيف مع ظروف الطريق المعقدة والنقل الثقيل على المدى الطويل من أجل عمر خدمة أطول.

3. فتحة التفتيش القياسية الأوروبية مع مقياس الزيت لقياس بديهي ودقيق

مجهزة بفتحات التفتيش القياسية الأوروبية من أجل الختم الجيد والتشغيل الآمن؛ تتيح مقاييس الزيت المدمجة القراءة المباشرة لمستوى السائل في كل حجرة، مما يتيح قياسًا سريعًا ودقيقًا لتحسين كفاءة التحميل/التفريغ والتسوية.

4. صمام سفلي للطوارئ + صمام كروي + صمام تفريغ قياسي أوروبي لتفريغ آمن وفعال

تم تجهيز كل حجرة بصمام سفلي للطوارئ لقطع دائرة الزيت بسرعة في حالة الطوارئ لمنع التسرب؛ ومتوافقة مع الصمامات الكروية وصمامات التفريغ القياسية الأوروبية، فهي تتميز بالتشغيل المريح والختم الموثوق به، وتلبية متطلبات التفريغ القياسية والدوران السريع.

5. درابزين أمان على سطح الخزان لضمان سلامة التشغيل

يتوافق درابزين الأمان المحيط الموجود على سطح الخزان مع مواصفات تشغيل السلامة، مما يسهل الموظفين لإجراء الفحص وقياس الزيت وتنظيف الخزان والعمليات الأخرى على سطح الخزان، مما يمنع بشكل فعال مخاطر السقوط ويحسن سلامة التشغيل.
